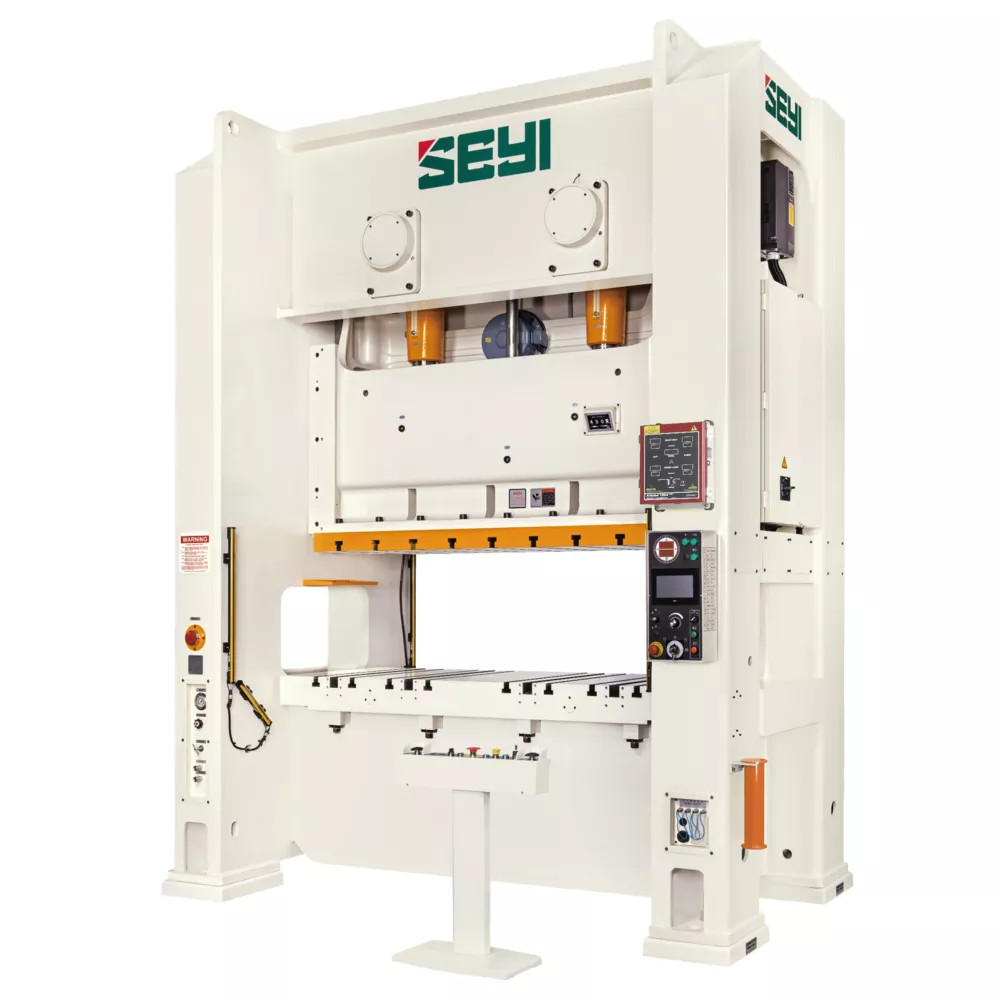

一般适合于小型，单工程薄钢板及连续镆零件之下料、冲孔、折曲、成型工作，可单冲、连续镆、机械手联机或是加传送系统的作业。
直壁式一体型机架，安装生产快速，无C型冲床机架开喉的缺点。
适合精密模具或连续模加工，模具寿命较佳。
适用美国、欧洲及中国地区安全规范。
可搭配各种外围设备，实现全自动化作业。
型号 | SNS1-80 | SNS1-110 | SNS1-160 |
型式 | S | H | S | H | S | H |
能力 | kN | 800 | 1100 | 1600 |
行程 | mm | 150 | 100 | 180 | 110 | 200 | 130 |
行程数 | SPM | 40~75 | 55~125 | 35~65 | 50~110 | 30~55 | 40~95 |
冲力发生位置 | mm | 5 | 5 | 6 |
闭合工作高度 | mm | 330 | 300 | 350 | 320 | 400 | 360 |
冲头调整量 | mm | 80 | 90 | 100 |
冲头底面面积(LRxFB) | mm | 700x460 | 800x520 | 900x580 |
冲头模柄孔径 | mm | ø50.8 | ø50.8 | ø65 |
平板面积(LRxFB) | mm | 900x680 | 900x460 | 1000x680 | 1000x520 | 1150x760 | 1150x600 |
平板厚度 | mm | 140 | 155 | 165 |
作业面高度(不含防震脚) | mm | 900 | 900 | 940 | 900 |
主马达(定速+变频器) | kW x P | 7.5x4 | 11x4 | 15x4 |
冲头调整马达 | kW x P | 0.4x4 | 0.4x4 | 0.7x4 |
侧壁开口(FBxUD) | mm | 440x280 | 370x250 | 500x300 | 420x270 | 560x350 | 470x310 |
脚架尺寸 | mm | 1430x1470 | 1430x1420 | 1560x1600 | 1560x1550 | 1720x1780 | 1720x1730 |
占地面积 | mm | 1630x1740 | 1765x1875 | 1905x2055 |
机台总高度(不含防震脚) | mm | 2765 | 3000 | 3320 | 3280 |
最大上模重量 | kg | 300 | 400 | 400 |
空气源压力 | MPa | 0.5 | 0.5 | 0.5 |
模垫 |
能力 | kN | 60 | - | 60 | - | 80 | - |
行程 | mm | 95 | - | 95 | - | 110 | - |
面积(LR × FB) | mm | 480x340 | - | 480x340 | - | 560x370 | - |
型号 | SNS1-200 | SNS1-250 | SNS1-300 |
型式 | S | H | S | H | S | H |
能力 | kN | 2000 | 2500 | 3000 |
行程 | mm | 220 | 150 | 250 | 180 | 280 | 180 |
行程数 | SPM | 25~45 | 35~80 | 22~40 | 30~60 | 20~35 | 25~50 |
冲力发生位置 | mm | 6 | 6 | 6 |
闭合工作高度 | mm | 450 | 400 | 450 | 400 | 500 | 400 |
冲头调整量 | mm | 110 | 120 | 120 |
冲头底面面积(LRxFB) | mm | 1000x650 | 1100x720 | 1150x800 |
冲头模柄孔径 | mm | ø65 | ø65 | ø65 |
平板面积(LRxFB) | mm | 1250x840 | 1250x680 | 1350x900 | 1350x750 | 1400x1050 | 1400x850 |
平板厚度 | mm | 180 | 180 | 200 |
作业面高度(不含防震脚) | mm | 1020 | 1000 | 1020 | 1000 | 1040 | 1020 |
主马达(定速+变频器) | kW x P | 18.5x4 | 22x4 | 30x4 |
冲头调整马达 | kW x P | 0.7x4 | 0.7x4 | 1.5x4 |
侧壁开口(FBxUD) | mm | 620x400 | 520x350 | 680x400 | 570x350 | 760x450 | 650x350 |
脚架尺寸 | mm | 1870x1980 | 1870x1930 | 1990x2150 | 1990x2100 | 2070x2297 | 2070x2247 |
占地面积 | mm | 2055x2245 | 2175x2500 | 2255x2580 |
机台总高度(不含防震脚) | mm | 3740 | 3720 | 4020 | 4000 | 4200 | 4030 |
最大上模重量 | kg | 800 | 1000 | 1250 |
空气源压力 | MPa | 0.5 | 0.5 | 0.5 |
模垫 |
能力 | kN | 100 | - | 100 | - | 140 | - |
行程 | mm | 130 | - | 130 | - | 140 | - |
面积(LR × FB) | mm | 700x450 | - | 700x450 | - | 700x450 | - |
型号 | SNS2-160 | SNS2-200 | SNS2-250 |
型式 | S | H | S | H | S | H |
能力 | kN | 1600 | 2000 | 2500 |
行程 | mm | 200 | 130 | 230 | 150 | 250 | 180 |
行程数 | SPM | 30~55 | 40~85 | 25~45 | 35~70 | 22~40 | 30~60 |
冲力发生位置 | mm | 6 | 4型 | 7 | 4型 | 7 | 5 |
闭合工作高度 | mm | 450 | 400 | 500 | 450 | 550 | 450 |
冲头调整量 | mm | 100 | 100 | 120 |
冲头底面面积(LRxFB) | mm | 1560×650 | 1850×750 | 1型 | 2200×820 |
2型 | 2500×820 |
冲头模柄孔径 | mm | Φ51 | Φ51 | Φ51 |
平板面积(LRxFB) | mm | 1850×760 | 2200×840 | 1型 | 2500×920 |
2型 | 2800×920 |
平板厚度 | mm | 160 | 170 | 180 |
作业面高度(不含防震脚) | mm | 950 | 1000 | 1型 | 1100 |
2型 | 1150 |
主马达(定速+变频器) | kW×P | 15x4 | 18.5x4 | 22x4 |
冲头调整马达 | kW×P | 1.5x4 | 1.5x4 | 1.5x4 |
侧壁开口(FB) | mm | 660 | 740 | 820 |
侧壁开口(UD) | mm | 400 | 320 | 450 | 350 | 460 | 350 |
脚架尺寸 | mm | 2600×1430 | 2930×1650 | 1型 | 3290×1790 |
2型 | 3690×1790 |
占地面积 | mm | 2705×2345 | 3045×2490 | 1型 | 3390×2555 |
2型 | 3790×2555 |
机台总高度(不含防震脚) | mm | 3510 | 3450 | 3885 | 3830 | 1型 | 4180 | 3型 | 4050 |
2型 | 4230 | 4型 | 4100 |
最大上模重量 | kg | 1400 | 2000 | 1型 | 2200 |
2型 | 2500 |
空气源压力 | MPa | 0.6 | 0.6 | 0.6 |
模垫 |
能力 | kN | 80x2 | - | 100x2 | - | 140x2 | - |
行程 | mm | 110 | - | 130 | - | 140 | - |
面积(LR × FB) | mm | 560x370x2 | 700x450x2 | 700x450x2 |
型号 | SNS2-300 | SNS2-400 | SNS2-500 |
型式 | S | H | S | H | S | H |
能力 | kN | 3000 | 4000 | 5000 |
行程 | mm | 280 | 180 | 300 | 200 | 300 | 200 |
行程数 | SPM | 20~40 | 25~50 | 20~40 | 25~50 | 20~40 | 25~50 |
冲力发生位置 | mm | 7 | 5 | 7 | 6 | 7 | 6 |
闭合工作高度 | mm | 550 | 450 | 600 | 450 | 600 | 450 |
冲头调整量 | mm | 120 | 120 | 120 |
冲头底面面积(LRxFB) | mm | 1型 | 2200×900 | 1型 | 2200×1000 | 1型 | 2200×1100 |
2型 | 2500×900 | 2型 | 2500×1000 | 2型 | 2500×1100 |
3型 | 2800×900 | 3型 | 2800×1000 | 3型 | 2800×1100 |
4型 | 3100×900 | 4型 | 3100×1000 | 4型 | 3100×1100 |
冲头模柄孔径 | mm | Φ51 | Φ51 | Φ51 |
平板面积(LRxFB) | mm | 1型 | 2500×1000 | 1型 | 2500×1100 | 1型 | 2500×1200 |
2型 | 2800×1000 | 2型 | 2800×1100 | 2型 | 2800×1200 |
3型 | 3100×1000 | 3型 | 3100×1100 | 3型 | 3100×1200 |
4型 | 3400×1000 | 4型 | 3400×1100 | 4型 | 3400×1200 |
平板厚度 | mm | 200 | 200 | 200 |
作业面高度(不含防震脚) | mm | 1型、2型 | 1150 | 1250 | 1250 |
3型、4型 | 1250 |
主马达(定速+变频器) | kW×P | 30x4 | 37x4 | 45x4 |
冲头调整马达 | kW×P | 1.5x4 | 1.5x4 | 1.5x4 |
侧壁开口(FB) | mm | 900 | 1000 | 1100 |
侧壁开口(UD) | mm | 500 | 350 | 550 | 400 | 550 | 400 |
脚架尺寸 | mm | 1型 | 3390×1870 | 1型 | 3410×2070 | 1型 | 3670×2170 |
2型 | 3690×1870 | 2型 | 3710×2070 | 2型 | 3970×2170 |
3型 | 4000×1870 | 3型 | 4010×2070 | 3型 | 4050×2170 |
4型 | 4300×1870 | 4型 | 4310×2070 | 4型 | 4350×2170 |
占地面积 | mm | 1型 | 3490×2665 | 1型 | 3545×2955 | 1型 | 3800×3210 |
2型 | 3790×2665 | 2型 | 3845×2955 | 2型 | 4100×3210 |
3型 | 4100×2575 | 3型 | 4145×2955 | 3型 | 4180×3210 |
4型 | 4400×2575 | 4型 | 4445×2955 | 4型 | 4480×3210 |
机台总高度(不含防震脚) | mm | 1型,2型 | 4505 | 1型,2型 | 4355 | 1型,2型 | 4820 | 1型,2型 | 4565 | 1型,2型 | 5020 | 1型,2型 | 4770 |
3型,4型 | 4620 | 3型,4型 | 4470 | 3型,4型 | 4865 | 3型,4型 | 4715 | 3型,4型 | 5020 | 3型,4型 | 4770 |
最大上模重量 | kg | 1型,2型 | 2800 | 1型,2型 | 3000 | 1型,2型 | 3200 |
3型,4型 | 3000 | 3型,4型 | 3200 | 3型,4型 | 3400 |
空气源压力 | MPa | 0.6 | 0.6 | 0.6 |
模垫 |
能力 | kN | 140x2 | - | 140x2 | - | 140x2 | - |
行程 | mm | 140 | - | 140 | - | 140 | - |
面积(LR × FB) | mm | 700x450x2 | 700x450x2 | 700x450x2 |
※本规格仅供参考
