首页 > 产品中心 > 冲床系列 > SN1系列开式曲轴冲床

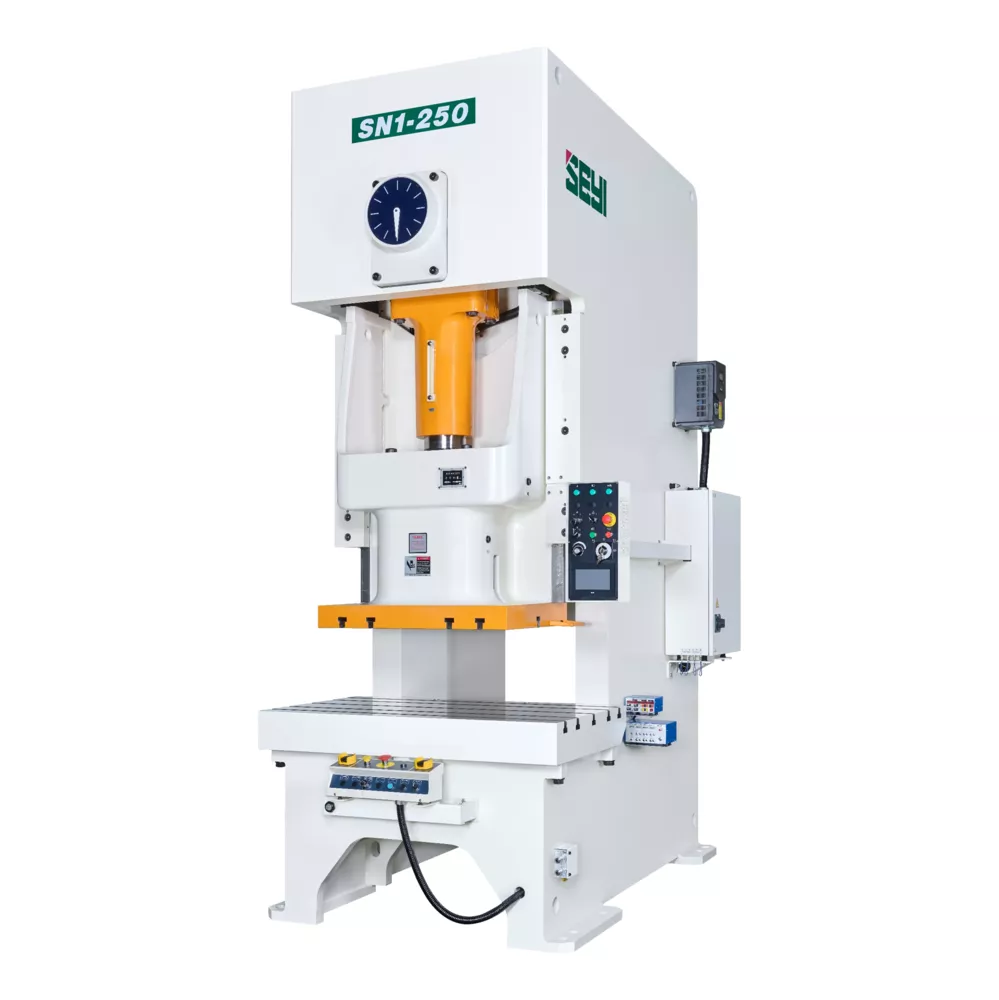

SN1系列开式曲轴冲床

采用湿式离合器，运行噪音在可接受范围内。

机架具备一定的抗变形能力，可减少C型冲床在工作中的机身变形量。

传动机件精度满足常规冲压工艺要求，运行振动幅度小，有助于维持设备正常使用周期。

电气回路设计可兼容多种自动化设备。

操控位置便于操作人员就位，设有安全防护装置，符合冲床安全相关标准。

配备电动黄油润滑系统，可维持设备各运动部件的正常润滑。

产品详情：

一般适用于小型、单工程薄钢板及连续模零件的下料、冲孔、折曲、成型工作，可单冲、连续模、机械手联机或加传送系统作业。

采用湿式离合器，运行噪音在可接受范围内。

机架具备一定的抗变形能力，可减少C型冲床在工作中的机身变形量。

传动机件精度满足常规冲压工艺要求，运行振动幅度小，有助于维持设备正常使用周期。

电气回路设计可兼容多种自动化设备。

操控位置便于操作人员就位，设有安全防护装置，符合冲床安全相关标准。

配备电动黄油润滑系统，可维持设备各运动部件的正常润滑。

型号			SN1-25			SN1-35
型式			S	H	P	S	H	P
能力		kN	250			350
行程		mm	80	50	35	90	60	40
行程数	定速	SPM	90	110	140	80	100	130
	变速		70-110	80-140	80-180	60-95	70-130	80-170
冲力发生位置		mm	3.2		2.3	3.2		2.3
闭合工作高度		mm	230	200		250	220
冲头调整量		mm	50			50
冲头底面面积(LRxFB)		mm	330×250			380×300
冲头模柄孔径		mm	Φ38.1			Φ50.8
平板面积(LRxFB)		mm	700×320			780×400
平板厚度		mm	85			100
作业面高度		mm	800			800
台身内侧宽度		mm	388			486
喉深		mm	170			210
送料轴位置		mm	351×983×383			403×1068×405
主马达	定速	kWxP	3.7×4			3.7×4
	变速		3.7×4			3.7×4
冲头调整马达		kWxP	—			—
脚架尺寸		mm	720×1058			830×1125
基础螺栓位置		mm	620×878			730×925
占地面积		mm	875×1360			985×1425
机台总高度(不含防震脚)		mm	2060			2185
空气源压力		MPa	0.5			0.5
模垫	能力	kN	22	—	—	22	—	—
	行程	mm	50	—	—	50	—	—
	面积(LRxFB)	mm	295×210	—	—	295×210	—	—

型号			SN1-45			SN1-60
型式			S	H	P	S	H	P
能力		kN	450			600
行程		mm	110	70	45	130	80	50
行程数	定速	SPM	70	90	120	60	80	100
	变速		50-85	60-120	80-160	40-75	55-110	70-150
冲力发生位置		mm	3.2		2.3	4		2.3
闭合工作高度		mm	270	240		300	270
冲头调整量		mm	60			70
冲头底面面积(LRxFB)		mm	430×350			480×400
冲头模柄孔径		mm	Φ50.8			Φ50.8
平板面积(LRxFB)		mm	840×440			900×520
平板厚度		mm	115			130
作业面高度		mm	800			900
台身内侧宽度		mm	516			544
喉深		mm	230			270
送料轴位置		mm	428×1158×437			450×1285×478
主马达	定速	kWxP	3.7×4			5.5×4
	变速		3.7×4			5.5×4
冲头调整马达		kWxP	—			0.4x4
脚架尺寸		mm	890×1210			940×1315
基础螺栓位置		mm	790×1010			840×1115
占地面积		mm	1035×1510			1085×1620
机台总高度(不含防震脚)		mm	2290			2540
空气源压力		MPa	0.5			0.5
模垫	能力	kN	35	—	—	35	—	—
	行程	mm	70	—	—	70	—	—
	面积(LRxFB)	mm	340×234	—	—	340×234	—	—

型号			SN1-80			SN1-110
型式			S	H	P	S	H	P
能力		kN	800			1100
行程		mm	150	100	60	180	110	70
行程数	定速	SPM	60	80	100	50	70	90
	变速		40-75	50-100	65-140	35-65	45-90	60-125
冲力发生位置		mm	5		3.2	5		3.2
闭合工作高度		mm	330	300		350	320
冲头调整量		mm	80			90
冲头底面面积(LRxFB)		mm	560×460			650×520
冲头模柄孔径		mm	Φ50.8			Φ50.8
平板面积(LRxFB)		mm	1050×600			1150×680
平板厚度		mm	140			155
作业面高度		mm	900			900
台身内侧宽度		mm	614			670
喉深		mm	310			350
送料轴位置		mm	507×1445×512			596×1630×614
主马达	定速	kWxP	5.5×4			7.5×4
	变速		7.5×4			7.5x4	11x4
冲头调整马达		kWxP	0.4x4			0.4×4
脚架尺寸		mm	1050×1480			1160×1680
基础螺栓位置		mm	950×1230			1060×1380
占地面积		mm	1195×1785			1310×1985
机台总高度(不含防震脚)		mm	2755			2990
空气源压力		MPa	0.5			0.5
模垫	能力	kN	60	—	—	80	—	—
	行程	mm	80	—	—	90	—	—
	面积(LRxFB)	mm	410×260	—	—	480×300	—	—

型号			SN1-160			SN1-200
型式			S	H	P	S	H	P
能力		kN	1600			2000
行程		mm	200	130	80	220	150	90
行程数	定速	SPM	40	60	80	35	50	65
	变速		30-50	35-70	50-100	25-45	30-60	40-85
冲力发生位置		mm	6		4	6		4
闭合工作高度		mm	400	360		450	400
冲头调整量		mm	100			110
冲头底面面积(LRxFB)		mm	720×580			860×650
冲头模柄孔径		mm	Φ65			Φ65
平板面积(LRxFB)		mm	1250×760			1400×840
平板厚度		mm	165			180
作业面高度		mm	900			1000
台身内侧宽度		mm	730			900
喉深		mm	390			430
送料轴位置		mm	646×1809×686			756×2067×726
主马达	定速	kWxP	11×4			15×4
	变速		11×4	15×4		15×4
冲头调整马达		kWxP	0.7×4			0.7×4
脚架尺寸		mm	1300×1985			1480×2113
基础螺栓位置		mm	1180×1655			1360×1753
占地面积		mm	1510×2290			1690×2415
机台总高度(不含防震脚)		mm	3270			3725
空气源压力		MPa	0.5			0.5
模垫	能力	kN	100	—	—	140	—	—
	行程	mm	100	—	—	110	—	—
	面积(LRxFB)	mm	540×340	—	—	640×440	—	—

型号			SN1-250			SN1-300
型式			S	H	P	S	H	P
能力		kN	2500			3000
行程		mm	250	180	100	250	180	100
行程数	定速	SPM	30	45	55	30	45	55
	变速		22-40	30-50	30-70	20-40	25-50	30-70
冲力发生位置		mm	6		4	6		4
闭合工作高度		mm	450	400		500	400
冲头调整量		mm	120			120
冲头底面面积(LRxFB)		mm	960×720			1000×750
冲头模柄孔径		mm	Φ65			Φ65
平板面积(LRxFB)		mm	1500×900			1600×900
平板厚度		mm	180			200
作业面高度		mm	1000			1040
台身内侧宽度		mm	970			1010
喉深		mm	460			460
送料轴位置		mm	796×2262×844			846×2468×920
主马达	定速	kWxP	18.5×4			22×4
	变速		18.5×4			22×4
冲头调整马达		kWxP	0.7×4			1.5×4
脚架尺寸		mm	1560×2400			1660×2400
基础螺栓位置		mm	1440×2000			1540×2000
占地面积		mm	1770×2705			1986×2732
机台总高度(不含防震脚)		mm	4005			4406
空气源压力		MPa	0.5			0.5
模垫	能力	kN	140	—	—	140	―	―
	行程	mm	120	—	—	120	―	―
	面积(LRxFB)	mm	740×540	—	—	740×540	―	―

型番				SN2-110		SN2-160		SN2-200
型式				S	H	S	H	S	H
能力			kN	1100		1600		2000
行程			mm	180	110	200	130	230	150
行程数	定速		SPM	50	70	40	60	35	50
	变速			35~65	45~90	30~50	35~70	25~45	30~60
冲力发生位置			mm	5		6		7
闭合工作高度			mm	400	350	450	400	500	450
冲头调整量			mm	90		100		110
冲头底面面积(LRxFB)			mm	1430×520		1560×580		1850×650
冲头模柄孔径			mm	Φ51		Φ51		Φ51
平板面积(LRxFB)			mm	1880×680		2040×760		2420×840
平板厚度			mm	150		160		170
作业面高度			mm	900		950		1000
台身内侧宽度			mm	1470		1590		1930
喉深			mm	350		390		430
送料轴位置			mm	1005×1685×615	1005×1600×615	1085×1855×660	1085×1770×660	1260×2107×710	1260×2017×710
主马达			kWxP	7.5×4	11×4	11×4	15×4	15×4
冲头调整马达			kWxP	0.7x4		1.5x4		1.5x4
脚架尺寸			mm	1960×1760	1960×1705	2170×2030	2170×1970	2520×2165	2520×2115
基础螺栓位置			mm	1860×1410	1860×1355	2050×1590	2050×1530	2400×1725	2400×1675
占地面积			mm	2190×1810	2190×1810	2375×2085	2375×2085	2725×2230	2725×2230
机台总高度			mm	3110	3025	3380	3295	3760	3670
空气源压力			MPa	0.5		0.5		0.5
模垫		能力		60x2	—	80×2	—	100×2	—
		行程		95	—	110	—	130	—
		面积(LR x FB)		480×340×2	—	560×370×2	—	700×450×2	—

型番				SN2-250		SN2-300
型式				S	H	S	H
能力			kN	2500		3000
行程			mm	250	180	280	180
行程数		定速	SPM	30	45	30	45
		变速		22~40	30~50	20~35	30~50
冲力发生位置			mm	7		7
闭合工作高度			mm	550	450	550	450
冲头调整量			mm	120		120
冲头底面面积(LRxFB)			mm	2100×700		2100×800
冲头模柄孔径			mm	Φ51x3		Φ51x3
平板面积(LRxFB)			mm	2700×920		2700×940
平板厚度			mm	180		200
作业面高度			mm	1100		1100
台身内侧宽度			mm	2190		2180
喉深			mm	470		480
送料轴位置			mm	1405×2305×770	1405×2170×770	1420×2435×800	1420×2285×800
主马达			kWxP	22×4		22×4
冲头调整马达			kWxP	1.5x4		1.5x4
脚架尺寸			mm	2810×2470	2810×2395	2840×2570	2840×2470
基础螺栓位置			mm	2690×1970	2690×1895	2720×2035	2720×1935
占地面积			mm	3015×2530	3015×2530	3045×2600	3045×2600
机台总高度			mm	4150	4015	4380	4230
空气源压力			MPa	0.5		0.5
模垫	能力			140×2	—	140×2	—
	行程			140	—	140	—
	面积(LR x FB)			700×450×2	—	700×450×2	—

※本规格仅供参考
